技 术 方 案


DUCH大师®系列电液伺服波纹板卷板机是我德系旗下品牌第五代产品。
                  德系强大的技术研发服务能力在全国范围内反应快速!


一、企业简介

    我安徽德系重工科技有限公司是一家拥有8项发明专利,25项实用新型专利的国家级高新技术企业,公司拥有两个科技研发中心——《马鞍山市波纹板卷板机工程技术研究中心》和《市级企业技术中心》。同时也是中国波纹板卷板机发明人(专利号:ZL 2012 10095383.6),引进德国先进设计制造理念,利用三维模拟软件和有限元受力分析软件,设计产品使用年限30年,质保5年,已为广大用户解决了大量生产难题,公司产品通过欧盟CE认证、德国莱茵认证、国际质量管理体系认证,畅销海内外并得到用户的一致认可和好评,被主管部门评为安徽名牌产品。

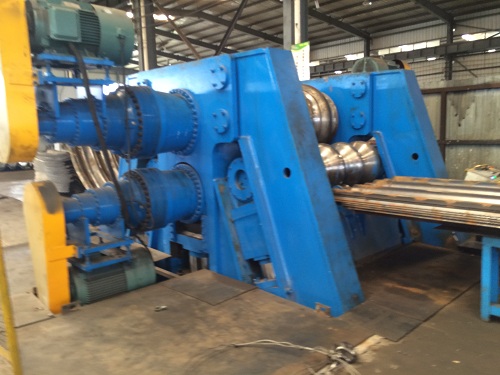

二、DUCH 200X55X8数显电液伺服四辊波纹板卷板机杰出性能特点简介

   1、采用上一辊下三辊的四辊卷曲原理,仅一次滚压卷曲即可出色完成波形板的预弯和高圆整度的卷圆。(发明专利)
 (1)上辊和中下辊为主动回转辊,采用变频电机+行星减速机直驱完成(无马达漏油、液压阀卡顿现象)并由PLC+变频器数字控制其回转同步(可根据实际弯曲不同半径要求更精确微调二个独立的主动辊转速),得到均匀高效的回转力。
 (2)上辊轴固定,下三辊位移由德国西门子(SIEMENS)PLC+2个伺服油泵电机组(意大利BLM电液伺服系统)控制下三辊两侧的位移油缸行程实现,其中两侧辊的高精度位移量和高精度定位是由德国海德汉(HEIDENHAIN)光栅尺(非拉线编码器)检测完成闭环控制,得到极稳定的曲率(光栅尺检测精度达±0.1)。
 (3)在保证强度下四个辊之间距离越短越好(目前全世界只有行星减速机构在同等直径下获得最大传动扭距),为了得到弧形波板“零直线段”(注:实际情况下是永远会有直线段),同时两侧下辊必须有足够大的位移力,实现预弯。
 (4)考虑到波形板的“包络性”(平板无包络性),在滚压卷制过程中,上辊直径越大波形包裹面积越多,变形量越小,同时也要兼顾下辊直径保证回转同步。
 (5)考虑到卷制的应力无法消除导致卷制后的成品两端收缩,我公司在反复试验过程中得到很多宝贵经验,其中一项是在波纹板卷制成品之前给予一定量的反向变形,成品后自然矫正。

   2、我德系产品设计最大能力为额定能力的1.8倍,设计使用年限30年,质保5年。
 (1)上辊主轴和下中辊主轴可与模具拆卸分离,两侧辊主轴和模具为整体锻造,其材质为GCr15.并经淬火处理。
 (2)机床所有转动面均为滚动接触(原装进口德国FAG)并定时自动润滑,禁止使用铜套。
 (3)机床所有滑动面均镶嵌石墨铝青铜(QAIG-A)并定时自动润滑。
 (4)机床床身使用Q345或16Mn加热焊接而成,纵横交错加强筋设计并经过热处理消除内应力防永久性变形。
 (5)主轴及其他零部件材料均为合金钢并经调质或淬火研磨处理。
 (6)下辊两侧的矩形滑块设计为下三辊两侧位移油缸的方形缸体,油缸即为下位移滑块,整体结构紧凑,极大地减少了零件数量,极稳定耐用。(实用新型专利)
 (7)德国西门子(SIEMENS)PLC程控系统+彩色人机界面(触摸屏)便于操作者一目了然观察卷制成型过程。
 (8)意大利BLM电液伺服液压集成系统+德国西门子(SIEMENS)PLC+德国海德汉(HEIDENHAIN)光栅尺(定位精度±0.1mm)控制下辊两侧油缸位移,实现机床高定位精度和高位移精度的闭环控制。
 (9)上辊一端含有导头装置可翻倒,便于整圆工件卸料。
 (10)液压油箱装有加热和冷凝系统(冷凝机),使油箱内油温在每日连续16小时工作时间下,全年保持液压系统所需的45-50度的稳定温度。
