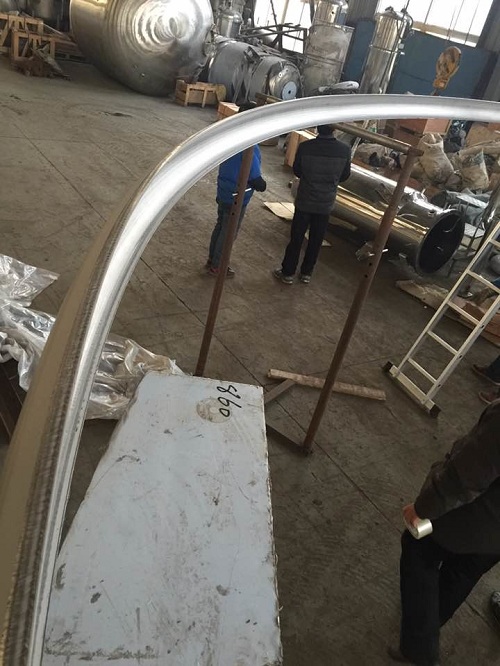

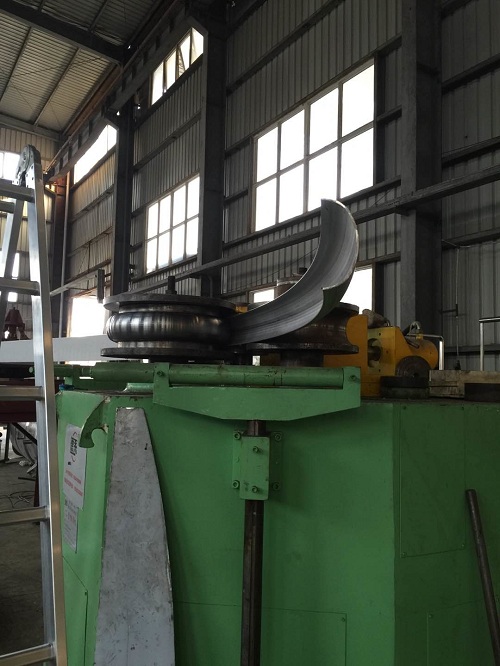

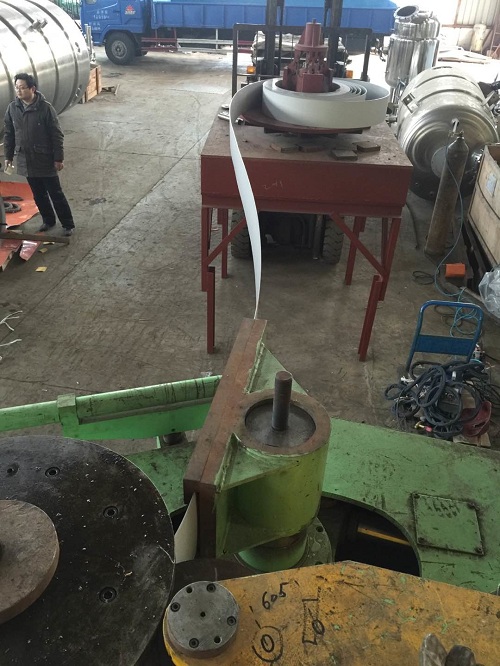

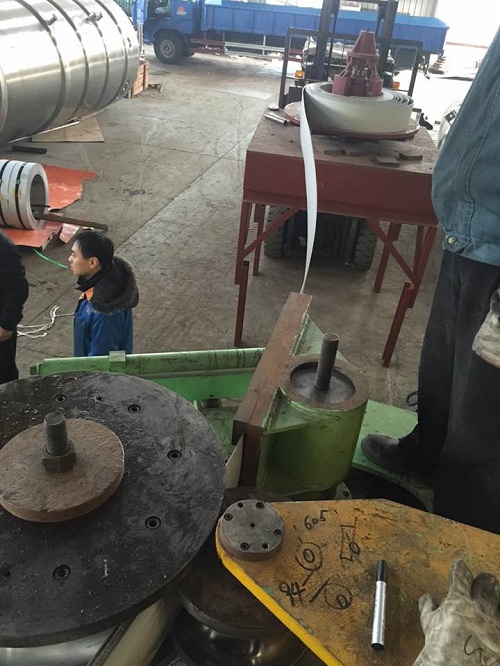

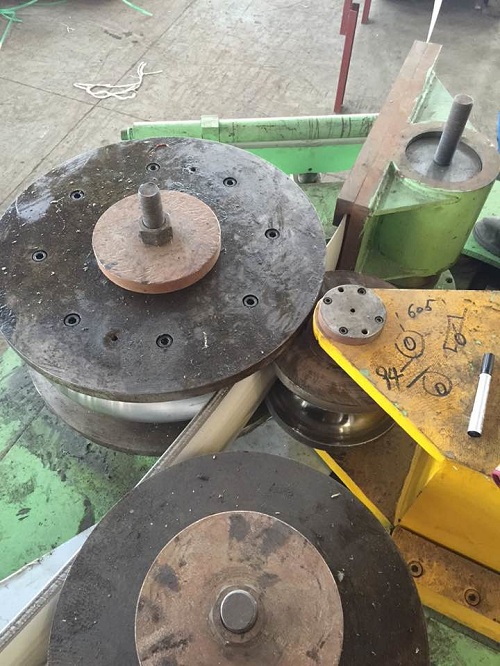

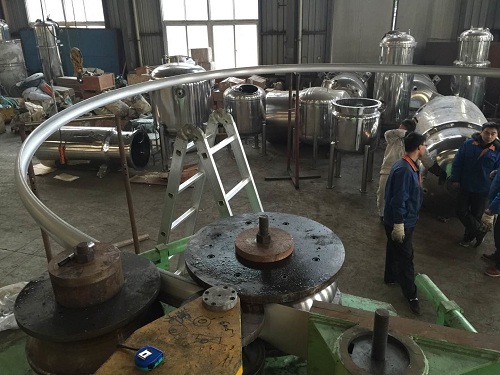

180卷半圆槽
发布时间:5/18/2021 3:13:52 PM  阅读:899




DETSCH CNC数控弧线结构三辊主动型材卷弯机

产品方案

安徽德系重工科技有限公司
ANHUI  DETSCH  GROUP  TECHNOLOGY  CO.,LTD




本方案涉及图片仅供参考,皆以实物为准。
一、企业简介:

       您好,感谢有意惠购我德系公司旗下高端产品——DETSCH系列高性能数控弧线结构三辊主动型材卷弯机,我安徽德系重工科技有限公司是一家拥有8项发明专利,25项实用新型专利的国家级《高新技术企业》,公司拥有两个科技研发中心《马鞍山市弯管机工程技术研发中心》和《市级企业技术中心》。我公司采用德国先进的设计制造理念,利用三维模拟软件和FEM有限元受力分析设计产品,DETSCH系列高性能数控弧线结构三辊主动型材卷弯机按照德国DIN 超高强度标准制作和模块化设计!设计使用年限为三十年,最大能力为额定能力的1.5倍,已为用户解决了大量的生产难题,公司产品畅销海内外,得到了客户的广泛好评,被省级市级有关政府部门连续多年评为《技术创新先进单位》。

二、DETSCH CNC数控弧线结构三辊主动型材卷弯机原理简介:

       本机床采用弧线结构三(四)辊滚弯压制原理(参见原理示意图),原材料(型材),送入机床后,辅助辊和右下辊位移(得到预弯力和弯曲力),前端料预弯(同时液压托辊纠偏),三个主动辊转动得到回转力(得到回转力),弯曲;末端时左下辊位移,后端料预弯,三个主动辊回弯校圆,完成型材卷圆或(辊压托辊工作)螺旋盘制。操作过程中由人工脚踏开关或人机界面(彩色触摸屏)控制,便于操作者高效工作和观察控制成型过程(参见原理示意图)。

三、DETSCH CNC数控弧线结构三辊主动型材卷弯机杰出硬件性能特点简介:

01. 该机床床身采用Q345高强度板材焊接而成,经有限元分析,受力部位加强筋设计,并经退火处理消除内应力,整机有足够的强度和刚性,防永久性变形。
02.两下辊回转臂和上辊轴承架为铸合金钢件,并经热处理。
03.采用先进可靠的弧线摆动式结构,具有端部预弯功能,两个下辊围绕回转中心(上辊)做弧线升降运动并由数字显示其位移量精确弯制所需半径,配合四辊辅助机构,弯曲时更好的减少直线段的长度。
04.三个工作辊均为主动辊,由三个独立的回转总成(伺服电机+精密行星减速机)直接驱动,减少传动损耗,传动高效,并由编码器检测主轴回转,闭环控制,实现全数控功能。
05.三辊主动轴选用二次电渣重熔氮化钢,加工工序十多道。三辊回转系均采用刚性好,精度高的进口德国FAG球面滚子轴承支撑和双列圆锥滚子轴承复合支撑,其中两下辊更是采用滑动和滚动相结合的复合支撑,钢性好,精度高,可同时承受巨大的径向力和轴向联合负载。具有回转损耗小,热变形小,精度保持性好,寿命长等特点,滚动严禁使用铜套。
06.机床两侧有液压托辊(180机型以上为特殊附件,需另订购),可防非对称型材在卷弯过程中所产生的扭曲变形,有利于保证非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。
07.回转电动和液压位移驱动:一次上料完成,各种型材(角钢、槽钢、H型钢、圆钢等)端部预弯和回转弯曲成型,可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。
08.可提供特殊附件:如托辊位移数显装置、四辊辅助机构等。
09.模具选用40Gr材料,并经高频淬火处理延长使用寿命。
10.彩色触摸屏+脚踏开关,便于操作者高效工作和观察控制成形过程。
11.机床所有转动面均为滚动接触(德国FAG轴承),并定时润滑,严禁使用铜套。
12.机床所有滑动面均镶嵌铝青铜石墨相结合的耐磨件,并定时润滑。
13.液压系统和电器系统外购件均采用国内外知名品牌保证整机质量,机床检验期间连续运转48小时无问题发货。
14.所有焊接件和零部件均热处理,最大承载力为额定能力的6倍,使用设计年限为30年。
15.独立液压泵站,拥有冷凝和加热功能,满足连续72小时不间断连续工作,亦便于维修和增加功能模块,设计实用合理,性能极为稳定。(油冷机为特殊装置,需另订)

四、DETSCH  CNC数控弧线结构三辊主动型材卷弯机成熟的“傻瓜式”智能数控操控系统由子公司“马鞍山市德系机器人自动化有限公司”倾力研发!

1、数据获取:全闭环控制,通过Pro E或Solidworks两种三维软件所生产的三维模型文件获取三维管型数据。
2、数据转换:系统能够将获取到的三维管型数据转换为数控弯管机生产数据,即:YBC参数、管型、模具等。
3、三维模拟预警功能模块
a.数控弯管机机型数据初始化(机型、磨具等);相同机型机型不同大小仅需依照型号选择对应机型即可。
b.模型文件导入;
c.数据转换;
d.自动数据导入模拟;
e.模拟预警结果显示并导出数据(需提示在该管型加工中的具体步骤和碰撞位置);
f.手动输入数据模块;
g.手动模拟模拟模式;
h.数据管理(数据库);
智能判断(智能判断三维管型是否可以通过本机型加工,如不能加工则提示用户使用对应机型加工)。
4、模拟碰撞预警流程


自动模拟流程
(1)机型数据初始化
(2)模型文件导入
(3)自动模拟并显示模拟结果
        无碰撞:提示模拟成功,并显示管型YBC等数据,提示保存YBC文件路径。
        有碰撞:提示碰撞具体位置和发生碰撞的具体步骤,并提示是否翻转参数再次模拟;再次模拟后如成功则依照无碰撞结果显示,有碰撞提示具体位置和和发生碰撞的具体步骤并提示保存数据。(保存数据为两次模拟碰撞情况)
(4)导出或管理模拟碰撞数据结果。



产品工作原理图

五、DETSCH CNC数控弧线结构三辊主动型材卷弯机结构性能特点说明

结构名称

性能特点说明

三辊主动

1. 三个工作辊均为主动辊,有三个独立的伺服电机和三个精密行星减速机直接驱动,效率高,传动平稳。

2. 无马达漏油或液压阀芯堵塞卡死现象。

3. 弯曲工作平稳高效,特别是小半径和螺旋弯曲时三辊同时给力,无打滑现象。

4. 三辊变频无极调速,可根据实际弯曲要求(如模具直径差较大),分别调节三个主动辊转速。

弧线结构

1. 两侧辊围绕中辊做摆动弧线升降运动得到弯曲力。

2. 两侧辊摆动升降运动无斜道轨直线运动磨损现象。

3.具有预弯功能。

4.直线段随卷制的直径变小而减小。

(注:需人工输入数值修正理论和实际的偏差)

1. “傻瓜式”操作,智能系统,只需输入弯曲半径即可。

2. 全闭环精确控制。

3. 自诊断和自预警功能。

3.位移精度到达±0.1mm。

4.彩色触摸屏使操作者观察控制成型过程。

5.100组记忆数据库。

6.脚踏开关+数控系统+彩色触摸屏+位移光栅或位移编码器,极大地方便操作者作业。

机床两侧托辊

需另订

1.两侧托辊均由三个油缸驱动托料回转装置,实现三维运动(即:上下、左右、前后),防止非对称截面型材弯曲时的扭曲变形。

2.亦可实现螺旋盘弯时对螺距的控制。

中辊辅助辊

需另订

1.减小直线段

2.增加有效摩擦,防止小半径弯曲和螺旋盘管时打滑现象的出现。

升降送料装置

需另订

1.便于操作者上料,减少原材料弯曲时的吊装工序,减少操作者的人数和劳动强度。

激光感应

需另订

1.便于操作者把握原材料起弯时的初始位置,减少操作者的人数和劳动强度。。


六、 DETSCH CNC数控弧线结构三辊主动型材卷弯机型材弯曲参照表

七、DETSCH CNC数控弧线结构三辊主动型材卷弯机主要外购件清单

序号

名  称

厂  家

备  注

1

床身钢板

马钢

Q345B

2

铸造件

马钢铸钢分厂

40Gr合金铸钢

3

工作棍

Gr15轴承钢

4

行星减速机

湖北行星

中国名牌

每个主动辊均有一个行星减速机

共三个!

5

传动轴承

德国FAG

球面调心滚子轴承

6



伺服电机

德国西门子

SIEMENS

每个主动辊均有一个伺服电机

共三个!

7

电磁溢流阀

电磁换向阀

单向调速阀

液控单向阀

BLM



与意大利BLM公司

合作开发整体集成

期定制配套

8

阀组总成

9

油  缸

德国憾神HAENCHEN

国产

10

人机界面

(彩色触摸屏)


德国西门子

SIEMENS

进口件

马鞍山德系机器人自动化有限公司拥有该系统的最终解释权!

11

工控机

12

拉线编码器

日本欧姆龙

进口件

13

其它电器元件

交流接触器等

施耐德

SCHNEIDER

进口件


八、DETSCH CNC数控弧线结构三辊主动型材卷弯机随机技术文件及备用件、易损件

序号

名称

数量

单位

提供时间

1

产品出厂合格证

1

随机

2

说明书

1

随机

3

备用工具清单

1

随机

4

装箱清单

1

随机

5

密封圈

1

随机

6

组合垫

1

随机

7

设备用工具

1

随机



如需参看详细参数,请下载图片,或咨询本公司客服人员!
