您好，感谢有意惠购我德系公司旗下高端产品——DETSCH系列高性能数控弧线结构三辊主动型材卷弯机，我安徽德系重工科技有限公司是一家拥有8项发明专利，25项实用新型专利的国家级《高新技术企业》，公司拥有两个科技研发中心《马鞍山市弯管机工程技术研发中心》和《市级企业技术中心》。我公司采用德国先进的设计制造理念，利用三维模拟软件和FEM有限元受力分析设计产品，DETSCH系列高性能数控弧线结构三辊主动型材卷弯机按照德国DIN 超高强度标准制作和模块化设计！设计使用年限为三十年，最大能力为额定能力的1.5倍，已为用户解决了大量的生产难题，公司产品畅销海内外，得到了客户的广泛好评，被省级市级有关政府部门连续多年评为《技术创新先进单位》。
二、DETSCH CNC数控弧线结构三辊主动型材卷弯机原理简介：
本机床采用弧线结构三（四）辊滚弯压制原理（参见原理示意图），原材料（型材），送入机床后，辅助辊和右下辊位移（得到预弯力和弯曲力），前端料预弯（同时液压托辊纠偏），三个主动辊转动得到回转力（得到回转力），弯曲；末端时左下辊位移，后端料预弯，三个主动辊回弯校圆，完成型材卷圆或（辊压托辊工作）螺旋盘制。操作过程中由人工脚踏开关或人机界面（彩色触摸屏）控制，便于操作者高效工作和观察控制成型过程（参见原理示意图）。
三、DETSCH CNC数控弧线结构三辊主动型材卷弯机杰出硬件性能特点简介：
01. 该机床床身采用Q345高强度板材焊接而成，经有限元分析，受力部位加强筋设计，并经退火处理消除内应力，整机有足够的强度和刚性，防永久性变形。
02.两下辊回转臂和上辊轴承架为铸合金钢件，并经热处理。
03.采用先进可靠的弧线摆动式结构，具有端部预弯功能，两个下辊围绕回转中心（上辊）做弧线升降运动并由数字显示其位移量精确弯制所需半径，配合四辊辅助机构，弯曲时更好的减少直线段的长度。

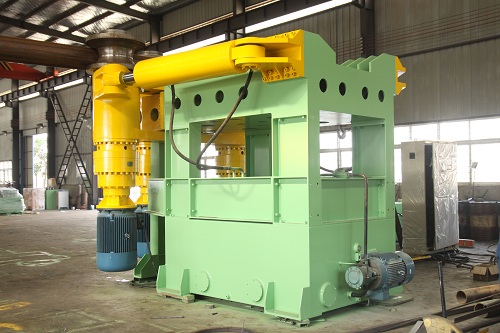

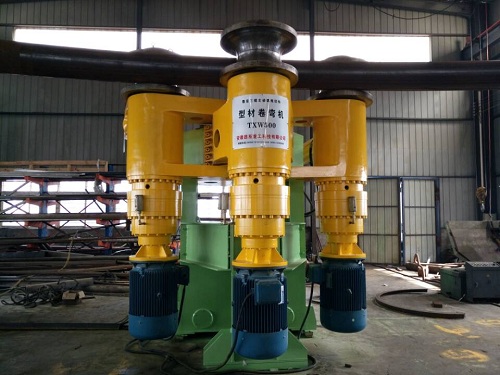

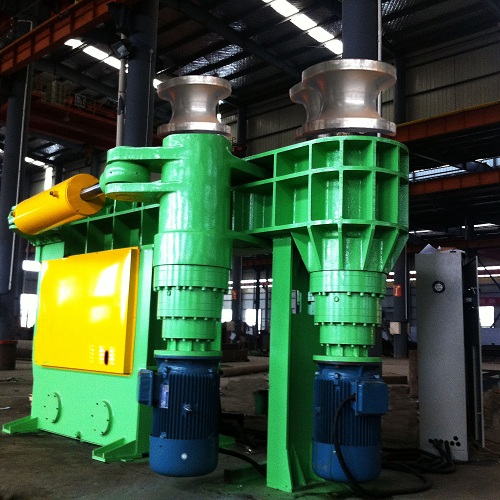

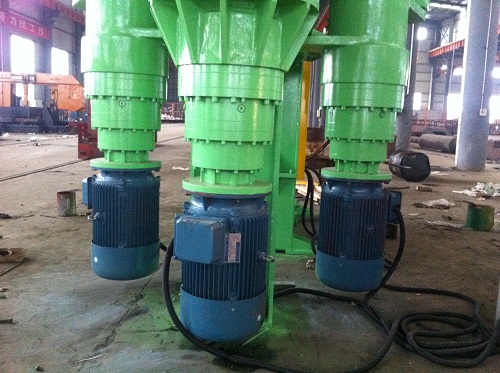

04.三个工作辊均为主动辊，由三个独立的回转总成（伺服电机+精密行星减速机）直接驱动，减少传动损耗，传动高效，并由编码器检测主轴回转，闭环控制，实现全数控功能。
05.三辊主动轴选用二次电渣重熔氮化钢，加工工序十多道。三辊回转系均采用刚性好，精度高的进口德国FAG球面滚子轴承支撑和双列圆锥滚子轴承复合支撑，其中两下辊更是采用滑动和滚动相结合的复合支撑，钢性好，精度高，可同时承受巨大的径向力和轴向联合负载。具有回转损耗小，热变形小，精度保持性好，寿命长等特点，滚动严禁使用铜套。
06.机床两侧有液压托辊（180机型以上为特殊附件，需另订购），可防非对称型材在卷弯过程中所产生的扭曲变形，有利于保证非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。
07.回转电动和液压位移驱动：一次上料完成，各种型材（角钢、槽钢、H型钢、圆钢等）端部预弯和回转弯曲成型，可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。
08.可提供特殊附件：如托辊位移数显装置、四辊辅助机构等。
09.模具选用40Gr材料，并经高频淬火处理延长使用寿命。
10.彩色触摸屏+脚踏开关，便于操作者高效工作和观察控制成形过程。
11.机床所有转动面均为滚动接触（德国FAG轴承），并定时润滑，严禁使用铜套。
12.机床所有滑动面均镶嵌铝青铜石墨相结合的耐磨件，并定时润滑。
13.液压系统和电器系统外购件均采用国内外知名品牌保证整机质量，机床检验期间连续运转48小时无问题发货。
14.所有焊接件和零部件均热处理，最大承载力为额定能力的6倍，使用设计年限为30年。
15.独立液压泵站，拥有冷凝和加热功能，满足连续72小时不间断连续工作，亦便于维修和增加功能模块，设计实用合理，性能极为稳定。（油冷机为特殊装置，需另订）
四、DETSCH CNC数控弧线结构三辊主动型材卷弯机成熟的“傻瓜式”智能数控操控系统由子公司“马鞍山市德系机器人自动化有限公司”倾力研发！
1、数据获取：全闭环控制，通过Pro E或Solidworks两种三维软件所生产的三维模型文件获取三维管型数据。
2、数据转换：系统能够将获取到的三维管型数据转换为数控弯管机生产数据，即：YBC参数、管型、模具等。
3、三维模拟预警功能模块
a．数控弯管机机型数据初始化（机型、磨具等）；相同机型机型不同大小仅需依照型号选择对应机型即可。
b．模型文件导入；
c．数据转换；
d．自动数据导入模拟；
e．模拟预警结果显示并导出数据（需提示在该管型加工中的具体步骤和碰撞位置）；
f．手动输入数据模块；
g．手动模拟模拟模式；
h．数据管理（数据库）；
智能判断（智能判断三维管型是否可以通过本机型加工，如不能加工则提示用户使用对应机型加工）。
4、模拟碰撞预警流程
自动模拟流程
（1）机型数据初始化
（2）模型文件导入
（3）自动模拟并显示模拟结果
无碰撞：提示模拟成功，并显示管型YBC等数据，提示保存YBC文件路径。
有碰撞：提示碰撞具体位置和发生碰撞的具体步骤，并提示是否翻转参数再次模拟；再次模拟后如成功则依照无碰撞结果显示，有碰撞提示具体位置和和发生碰撞的具体步骤并提示保存数据。（保存数据为两次模拟碰撞情况）
（4）导出或管理模拟碰撞数据结果。
五、DETSCH CNC数控弧线结构三辊主动型材卷弯机结构性能特点说明
|
结构名称 |
性能特点说明 |
|
三辊主动 |
1. 三个工作辊均为主动辊，有三个独立的伺服电机和三个精密行星减速机直接驱动，效率高，传动平稳。 2. 无马达漏油或液压阀芯堵塞卡死现象。 3. 弯曲工作平稳高效，特别是小半径和螺旋弯曲时三辊同时给力，无打滑现象。 4. 三辊变频无极调速，可根据实际弯曲要求（如模具直径差较大），分别调节三个主动辊转速。 |
|
弧线结构 |
1. 两侧辊围绕中辊做摆动弧线升降运动得到弯曲力。 2. 两侧辊摆动升降运动无斜道轨直线运动磨损现象。 3.具有预弯功能。 4.直线段随卷制的直径变小而减小。 |
|
数控 （注：需人工输入数值修正理论和实际的偏差） |
1. “傻瓜式”操作，智能系统，只需输入弯曲半径即可。 2. 全闭环精确控制。 3. 自诊断和自预警功能。 3.位移精度到达±0.1mm。 4.彩色触摸屏使操作者观察控制成型过程。 5.100组记忆数据库。 6.脚踏开关+数控系统+彩色触摸屏+位移光栅或位移编码器，极大地方便操作者作业。 |
|
机床两侧托辊 （需另订） |
1.两侧托辊均由三个油缸驱动托料回转装置，实现三维运动（即：上下、左右、前后），防止非对称截面型材弯曲时的扭曲变形。 2.亦可实现螺旋盘弯时对螺距的控制。 |
|
中辊辅助辊 （需另订） |
1.减小直线段 2.增加有效摩擦，防止小半径弯曲和螺旋盘管时打滑现象的出现。 |
|
升降送料装置 （需另订） |
1.便于操作者上料，减少原材料弯曲时的吊装工序，减少操作者的人数和劳动强度。 |
|
激光感应 （需另订） |
1.便于操作者把握原材料起弯时的初始位置，减少操作者的人数和劳动强度。。 |
六、 DETSCH CNC数控弧线结构三辊主动型材卷弯机型材弯曲参照表
|
序号 |
名 称 |
厂 家 |
备 注 |
|
|
1 |
床身钢板 |
马钢 |
Q345B |
|
|
2 |
铸造件 |
马钢铸钢分厂 |
40Gr合金铸钢 |
|
|
3 |
工作棍 |
马钢 |
Gr15轴承钢 |
|
|
4 |
行星减速机 |
湖北行星 |
中国名牌 每个主动辊均有一个行星减速机 共三个！ |
|
|
5 |
传动轴承 |
德国FAG |
球面调心滚子轴承 |
|
|
6
|
伺服电机 |
德国西门子 （SIEMENS） |
每个主动辊均有一个伺服电机 共三个！ |
|
|
7 |
电磁溢流阀 电磁换向阀 单向调速阀 液控单向阀 |
BLM
|
与意大利BLM公司 合作开发整体集成 长期定制配套 |
|
|
8 |
阀组总成 |
|||
|
9 |
油 缸 |
德国憾神HAENCHEN |
国产 |
|
|
10 |
人机界面 （彩色触摸屏）
|
德国西门子 （SIEMENS） |
进口件 |
马鞍山德系机器人自动化有限公司拥有该系统的最终解释权！ |
|
11 |
工控机 |
|||
|
12 |
拉线编码器 |
日本欧姆龙 |
进口件 |
|
|
13 |
其它电器元件 交流接触器等 |
施耐德 （SCHNEIDER） |
进口件 |
|
八、DETSCH CNC数控弧线结构三辊主动型材卷弯机随机技术文件及备用件、易损件
|
序号 |
名称 |
数量 |
单位 |
提供时间 |
|
1 |
产品出厂合格证 |
1 |
套 |
随机 |
|
2 |
说明书 |
1 |
套 |
随机 |
|
3 |
备用工具清单 |
1 |
套 |
随机 |
|
4 |
装箱清单 |
1 |
套 |
随机 |
|
5 |
密封圈 |
1 |
套 |
随机 |
|
6 |
组合垫 |
1 |
套 |
随机 |
|
7 |
设备用工具 |
1 |
套 |
随机 |
如需参看详细参数，请下载图片，或咨询本公司客服人员！
